در بسیاری از خرابیهای رایج تجهیزات الکترونیکی، منشأ مشکل نه طراحی مدار است و نه حتی کیفیت قطعات استفادهشده؛ بلکه اتصال نامناسب بین قطعات و برد مدار چاپی عامل اصلی محسوب میشود. لحیمکاری، اگرچه در نگاه اول یک فرآیند ساده و تکراری به نظر میرسد، اما کیفیت اجرای آن تأثیر مستقیمی بر عملکرد، پایداری و طول عمر دستگاههای الکترونیکی دارد. یک اتصال ضعیف میتواند باعث ایجاد مقاومت اضافی در مسیر جریان، تولید حرارت ناخواسته، نوسان در سیگنالهای حساس و در نهایت خرابی زودهنگام سیستم شود.
در بسیاری از موارد، دستگاهی که به ظاهر دچار نقص فنی پیچیده شده، تنها با اصلاح چند اتصال لحیم معیوب به عملکرد عادی بازمیگردد. این موضوع نشان میدهد که کیفیت اتصالات، ستون پنهان پایداری یک مدار است. در این مقاله به صورت تحلیلی بررسی میکنیم که چگونه رعایت اصول صحیح لحیمکاری میتواند به افزایش عمر مفید تجهیزات الکترونیکی کمک کند و چه عواملی در کیفیت یک اتصال لحیم مؤثر هستند.
چرا کیفیت لحیمکاری در طول عمر دستگاه اهمیت دارد؟
اتصال لحیم، نقطه ارتباط الکتریکی و مکانیکی بین قطعه و برد است. اگر این اتصال به درستی انجام نشود، به مرور زمان تحت تأثیر لرزش، تغییرات دما، رطوبت محیط و جریان عبوری دچار ترکهای میکروسکوپی یا قطعی متناوب میشود. این نوع خرابیها معمولاً به صورت خاموش و روشن شدن ناگهانی دستگاه، ایجاد نویز در خروجی، اختلال در پردازش داده یا عملکرد ناپایدار ظاهر میشوند.
لحیمکاری استاندارد باعث میشود جریان الکتریکی بدون افت غیرضروری عبور کند و اتصال از نظر مکانیکی نیز پایدار باقی بماند. در تجهیزات صنعتی که در معرض ارتعاش مداوم، شوکهای مکانیکی یا تغییرات شدید دمایی قرار دارند، اهمیت این موضوع دوچندان است. حتی در محصولات مصرفی مانند لوازم خانگی یا ابزارهای قابلحمل، یک اتصال نامطمئن میتواند طول عمر دستگاه را به شکل محسوسی کاهش دهد.
انتخاب ابزار مناسب؛ اولین گام در لحیمکاری اصولی
کیفیت ابزار مورد استفاده نقش مهمی در نتیجه نهایی دارد. استفاده از لوازم لحیم کاری با کیفیت مانند هویه با توان و کنترل دمای مناسب، پایه نگهدارنده ایمن، سیم قلع استاندارد، پنس دقیق و پمپ یا فتیله قلعکش، دقت و یکنواختی اتصال را افزایش میدهد.
دمای نامناسب هویه یکی از عوامل اصلی ایجاد لحیم سرد است. اگر دما پایین باشد، قلع به خوبی ذوب نشده و اتصال ظاهری مات و شکننده خواهد داشت. چنین اتصالی ممکن است در ابتدا کار کند، اما در بلندمدت دچار قطعی میشود. در مقابل، دمای بیش از حد میتواند به پدهای برد، لایه مسی یا حتی ساختار داخلی قطعه آسیب بزند و باعث جدا شدن مسیر از برد شود. بنابراین کنترل دما و انتخاب توان متناسب با نوع قطعه، ابعاد پد و ضخامت برد اهمیت زیادی دارد.
سیم لحیم مناسب چه ویژگیهایی دارد؟
درک این موضوع که سیم لحیم چیست و چه ترکیبی برای کاربرد مورد نظر مناسب است، بخش مهمی از فرآیند لحیمکاری محسوب میشود. سیمهای لحیم معمولاً از آلیاژ قلع و سرب یا ترکیبات بدون سرب ساخته میشوند. در بسیاری از کاربردهای جدید، به دلیل ملاحظات زیستمحیطی، از لحیمهای بدون سرب استفاده میشود که دمای ذوب بالاتری دارند و نیازمند کنترل دقیقتر دما هستند.
وجود فلاکس داخلی در سیم لحیم به تمیز شدن سطح فلز، حذف اکسیدها و بهبود خیسشوندگی قلع کمک میکند. استفاده از سیم لحیم بیکیفیت یا فاقد فلاکس مناسب میتواند منجر به ایجاد اتصال ضعیف، اکسیداسیون سریع و حتی خوردگی در بلندمدت شود. همچنین انتخاب قطر مناسب سیم لحیم اهمیت دارد؛ قطر زیاد برای قطعات ظریف SMD مناسب نیست و میتواند منجر به ایجاد اتصال کوتاه بین پایههای مجاور شود، در حالی که قطر بسیار کم برای اتصالات پرجریان کافی نخواهد بود.

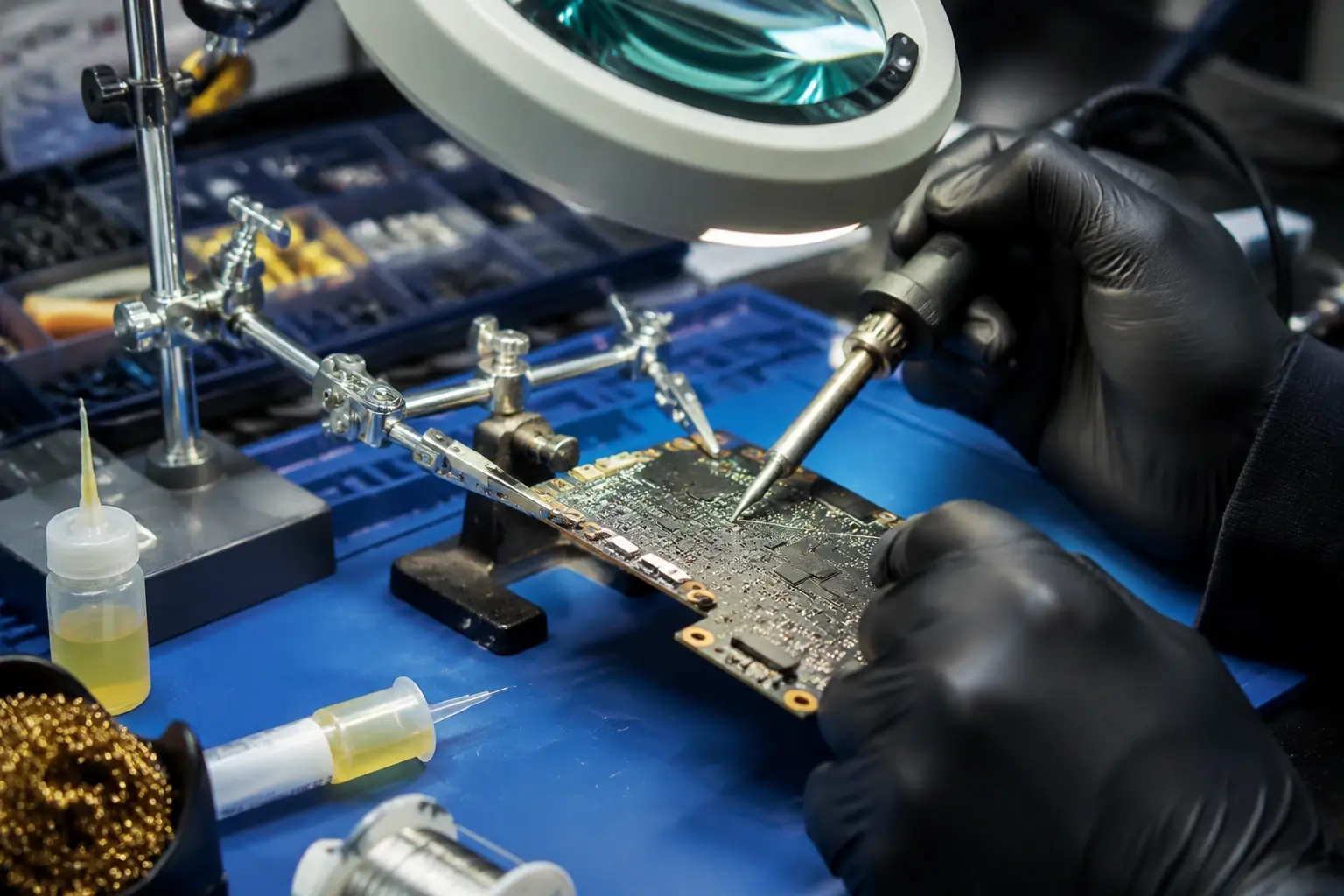

تکنیک صحیح لحیمکاری و تأثیر آن بر دوام اتصال
علاوه بر ابزار و مواد مصرفی، نحوه اجرای کار نیز تعیینکننده کیفیت نهایی است. در لحیمکاری اصولی، ابتدا نوک هویه باید تمیز، براق و قلعاندود باشد تا انتقال حرارت به درستی انجام شود. سپس همزمان پد برد و پایه قطعه گرم میشوند و قلع به محل اتصال اضافه میشود؛ نه مستقیماً به نوک هویه. این روش باعث میشود قلع به طور یکنواخت روی سطوح پخش شود و اتصال محکمتری شکل بگیرد.
اتصال مناسب باید سطحی براق، صاف و مخروطیشکل داشته باشد. لحیم مات، ترکخورده یا گلولهای معمولاً نشانه لحیم سرد، آلودگی سطح یا دمای نامناسب است. همچنین مدت زمان تماس هویه با قطعه نباید بیش از حد طولانی باشد، زیرا گرمای بیش از حد میتواند به ساختار داخلی قطعات حساس مانند آیسیها، سنسورها یا کانکتورها آسیب بزند.
در لحیمکاری قطعات SMD که ابعاد بسیار کوچکی دارند، کنترل میزان قلع و دقت در جایگذاری اهمیت بیشتری پیدا میکند. استفاده از هویه نوکباریک یا ایستگاههای هوای گرم در این موارد میتواند نتیجه بهتری ایجاد کند.
نقش تمیزکاری در افزایش دوام اتصال
پس از اتمام لحیمکاری، باقیمانده فلاکس یا آلودگیهای سطحی باید در صورت نیاز تمیز شوند. تجمع این مواد میتواند در بلندمدت باعث خوردگی پایهها، ایجاد مسیرهای ناخواسته جریان یا کاهش مقاومت عایقی برد شود. استفاده از الکل ایزوپروپیل و برس مناسب برای تمیزکاری برد، به افزایش دوام اتصال و حفظ کیفیت ظاهری کمک میکند.
در تجهیزات صنعتی، پزشکی یا مدارهای با ولتاژ بالا، تمیزکاری دقیق اهمیت بیشتری دارد؛ زیرا هرگونه آلودگی ممکن است منجر به نشتی جریان، تخلیه الکتریکی یا حتی جرقهزنی شود. بنابراین توجه به جزئیات پس از لحیمکاری بخشی از فرآیند تضمین کیفیت محسوب میشود.
تعویض به موقع نوک هویه و نگهداری ابزار
نوک هویه در طول زمان دچار اکسیداسیون، خوردگی و فرسایش میشود. نوک فرسوده انتقال حرارت مناسبی ندارد و باعث میشود کاربر مدتزمان بیشتری هویه را روی اتصال نگه دارد. این افزایش زمان تماس، ریسک آسیب به قطعات و برد را بالا میبرد.
در صورت مشاهده خوردگی، سیاه شدن شدید یا کاهش کیفیت انتقال حرارت، اقدام به خرید سر هویه و جایگزینی آن میتواند کیفیت لحیمکاری را به شکل محسوسی بهبود دهد. نگهداری صحیح از نوک هویه، مانند تمیز کردن منظم، استفاده از سیم تمیزکننده برنجی و قلعاندود نگهداشتن نوک در زمان خاموش کردن دستگاه، عمر آن را افزایش میدهد و کیفیت اتصال را در طول زمان ثابت نگه میدارد.
جلوگیری از تنشهای مکانیکی پس از لحیمکاری
پس از لحیمکاری، باید از وارد شدن فشار، کشش یا پیچش به پایه قطعات جلوگیری شود. استفاده از بستهای مناسب، چسبهای نگهدارنده یا طراحی صحیح مسیر سیمها میتواند از ایجاد تنش مکانیکی روی اتصال جلوگیری کند. بسیاری از خرابیهای دیرهنگام ناشی از ترکهای ریز در محل لحیم هستند که در اثر لرزش، حملونقل یا استفاده مکرر ایجاد میشوند.
در طراحی بردهای صنعتی، گاهی از سوراخهای تقویتی یا اتصالات مکانیکی مکمل استفاده میشود تا بار مکانیکی از روی اتصال لحیم برداشته شود. این رویکرد در افزایش طول عمر تجهیزات نقش مهمی دارد.
اهمیت استانداردهای صنعتی در لحیمکاری
در صنایع پیشرفته، استانداردهایی مانند IPC برای ارزیابی کیفیت اتصالات لحیم وجود دارد. این استانداردها معیارهایی برای شکل ظاهری اتصال، میزان قلع، خیسشوندگی سطح، فاصله ایمن بین پایهها و استحکام مکانیکی تعریف میکنند. رعایت این اصول در تولید انبوه، تضمینکننده پایداری بلندمدت تجهیزات و کاهش نرخ خرابی در بازار است.
حتی در کارگاههای کوچک یا تعمیرات شخصی نیز الهام گرفتن از این استانداردها و توجه به جزئیات، میتواند کیفیت کار را به سطح حرفهای نزدیک کند.
جمعبندی
لحیمکاری تنها یک مرحله ساده مونتاژ نیست، بلکه بخشی حیاتی از فرآیند تضمین کیفیت در تجهیزات الکترونیکی محسوب میشود. انتخاب ابزار مناسب، استفاده از سیم لحیم استاندارد، کنترل دقیق دما، اجرای تکنیک صحیح، تمیزکاری اصولی و نگهداری مناسب ابزار، همگی در افزایش عمر مفید دستگاه نقش دارند.
با رعایت این اصول، میتوان از بروز بسیاری از خرابیهای زودهنگام جلوگیری کرد، عملکرد پایدار مدار را تضمین نمود و هزینههای تعمیر و نگهداری را کاهش داد. در نهایت، کیفیت یک دستگاه الکترونیکی تنها به طراحی آن وابسته نیست؛ بلکه نحوه اجرای اتصالات و دقت در جزئیات مونتاژ نیز سهم قابلتوجهی در دوام، ایمنی و کارایی آن دارد.
